Why We Need mutate() while Modifying A Drawable?

在操作物件背景的過程中，任何Android的開發者應該都會面臨過一個問題：

  • 來自相同來源的Drawable，被指定給數個物件後，只要對一個物件內的Drawable進行參數調整，就會影響到所有的Drawable。

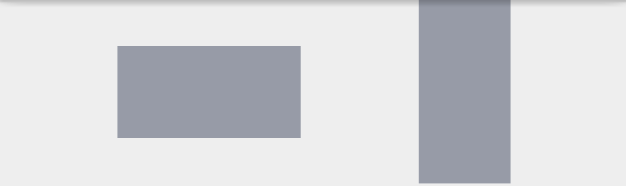

舉例來說，現在畫面上有兩個自帶背景的ImageView，以下簡稱為Image1和Image2：

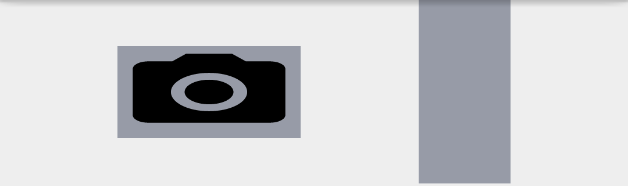

接著給Image1設定背景，稱作Drawable1：

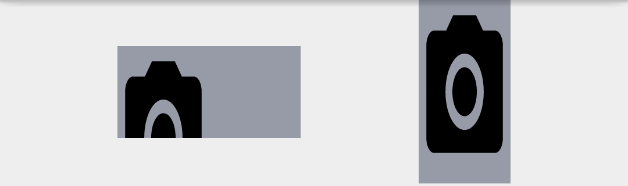

目前為止如預期顯示，直到我們將Drawalbe1設定給右邊的Image2時：

由於是用同一個Drawable1，所以在Image2改變Drawalbe1的形狀時，可以預期Image1的顯示結果會受到影響。

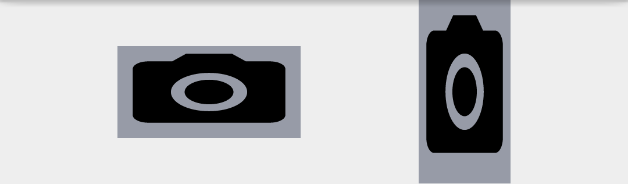

接著我們再新增一個Drawable2，並設定給Image2：

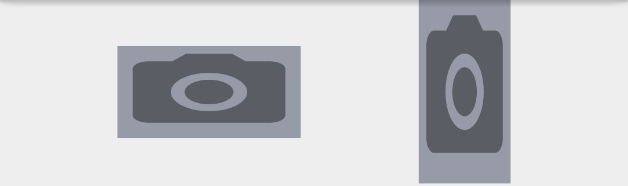

看起來是如預期的顯示了，接著我們調整Drawable2的alpha值到0.4：

結果依然是同步改變，代表就算使用不同Drawable，只要使用相同的來源就會互相影響。

最終的解法是在設定Drawable2之前，先使用mutate()：

Drawable2 = Drawable1.mutate()

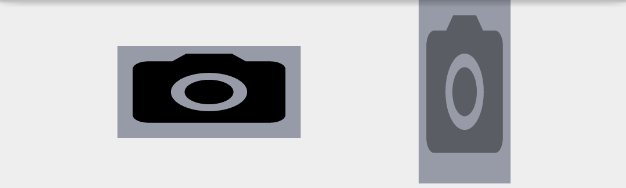

結果如下，兩個Drawable終於有各自的大小和alpha值：

在整個過程中，可以看到以下幾個問題：

  • 為何不同的Drawable會相互影響？
  • 為何mutate()可以阻斷相互影響？

Something about Drawable

再深入找尋這些問題的解答前，我們需要先了解Drawable產生的過程。一般我們會使用getDrawable()來取得Drawable：

// In Context
@Nullable
public final Drawable getDrawable(@DrawableRes int id) {
  return getResources().getDrawable(id, getTheme());
}

一路會經過Resources：

// In Resources
public Drawable getDrawable(@DrawableRes int id, @Nullable Theme theme) throws NotFoundException {
    return getDrawableForDensity(id, 0, theme);
}

public Drawable getDrawableForDensity(@DrawableRes int id, int density, @Nullable Theme theme) {
    final TypedValue value = obtainTempTypedValue();
    try {
        final ResourcesImpl impl = mResourcesImpl;
        impl.getValueForDensity(id, density, value, true);
        return impl.loadDrawable(this, value, id, density, theme);
    } finally {
        releaseTempTypedValue(value);
    }
}

接著會走到loadDrawable()：

// In Resourcesimpl
@Nullable
Drawable loadDrawable(@NonNull Resources wrapper, @NonNull TypedValue value, int id, int density, @Nullable Resources.Theme theme) throws NotFoundException {
    ...
	final boolean isColorDrawable;
    final DrawableCache caches;
    final long key;
    if (value.type >= TypedValue.TYPE_FIRST_COLOR_INT && value.type <= TypedValue.TYPE_LAST_COLOR_INT) {
        isColorDrawable = true;
        caches = mColorDrawableCache;
        key = value.data;
    } else {
        isColorDrawable = false;
        caches = mDrawableCache;
        key = (((long) value.assetCookie) << 32) | value.data;
    }
    ...
    final Drawable.ConstantState cs;
    if (isColorDrawable) {
        cs = sPreloadedColorDrawables.get(key);
    } else {
        cs = sPreloadedDrawables[mConfiguration.getLayoutDirection()].get(key);
    }

    Drawable dr;
    boolean needsNewDrawableAfterCache = false;
    if (cs != null) {
        dr = cs.newDrawable(wrapper);
    } else if (isColorDrawable) {
        dr = new ColorDrawable(value.data);
    } else {
        dr = loadDrawableForCookie(wrapper, value, id, density, null);
    }
    ...
    if (dr != null) {
        ...
        cacheDrawable(value, isColorDrawable, caches, theme, canApplyTheme, key, dr);
        ...
    }
    ...
    return dr;
    ...
}

在這將省略優化cache的步驟，並著重在一開始初始化的過程。進入loadDrawable()後的操作，可以簡化成兩個步驟：

  • 取得Drawable專屬的key值。
  • 使用ConstantState建立一個新的Drawable，或是從頭建立一個新的。

取得Drawable專屬的key值

由程式碼可以看出key是value得來，再往前回看可以看到value在一開始內容是空的，並應是在getValueForDensity呼叫時取得內容：

// In ResourcesImpl
void getValueForDensity(@AnyRes int id, int density, TypedValue outValue, boolean resolveRefs) throws NotFoundException {
    boolean found = mAssets.getResourceValue(id, density, outValue, resolveRefs);
    if (found) {
        return;
    }
    throw new NotFoundException("Resource ID #0x" + Integer.toHexString(id));
}

這邊和以下的outValue都等於是前面提到的value，為了辨別以下將用outValue代替。

然後走到getResourceValue()：

// In AssetManager
final boolean getResourceValue(@AnyRes int resId, int densityDpi, @NonNull TypedValue outValue, boolean resolveRefs) {
    ...
	final int block = loadResourceValue(resId, (short) densityDpi, outValue, resolveRefs);
    ...
}

private native final int loadResourceValue(int ident, short density, TypedValue outValue,
            boolean resolve);

最後是走到native的API，AssetManager對應的C++檔為android_util_AssetManager.cpp。其中取得outValue的過程簡化如下：

  • 取得ResTable。

    ResTable對應的C++檔為ResouceTypes.cpp。

  • 使用傳入的Id，呼叫ResTable.getResource()取得對應的data，並存入outValue。

  • 呼叫ResTable.resolveReference()來確認拿到的data是否只是另一個Id。如果是則再次呼叫getResource()，這會形成一個迴圈，直到取得真正的data為止。

  • 最後將data複製到outValue，如此我們在Java層的value就擁有實際的data。

使用ConstantState建立一個新的Drawable，或是從頭建立一個新的。

取得value後，就可以算出對應的key，並嘗試取得之前已經建立的ConstantState。在這會切分成以下兩個狀況來取得Drawable：

  • 沒找到對應的ConstantState

  • 有找到對應的ConstantState

沒找到對應的ConstantState

在App啟動的初期，可以預期將無法取得任何已存在的ContantState。於是會呼叫loadDrawableForCookie()：

// In ResourcesImpl
private Drawable loadDrawableForCookie(@NonNull Resources wrapper, @NonNull TypedValue value, int id, int density, @Nullable Resources.Theme theme) {
    ...
    final Drawable dr;
    Trace.traceBegin(Trace.TRACE_TAG_RESOURCES, file);
    try {
        if (file.endsWith(".xml")) {
            final XmlResourceParser rp = loadXmlResourceParser(
                file, id, value.assetCookie, "drawable");
            dr = Drawable.createFromXmlForDensity(wrapper, rp, density, theme);
            rp.close();
        } else {
            final InputStream is = mAssets.openNonAsset(
                value.assetCookie, file, AssetManager.ACCESS_STREAMING);
            dr = Drawable.createFromResourceStream(wrapper, value, is, file, null);
            is.close();
        }
    }
    ...
	Trace.traceEnd(Trace.TRACE_TAG_RESOURCES);
    return dr;
}

最終依照副檔名，選擇解析Xml檔或是建立資料串流來建立Drawable。

有找到對應的ConstantState

在有找到對應ConstantState，代表已經進行過檔案解析並產生Drawable的過程。於是直接呼叫ConstantState.newDrawable()，由於ConstantState為抽象類，在這我們就已最長使用到BitmapDrawable的BitmapConstant為例：

// In BitmapDrawable.BitmapConstant
@Override
public Drawable newDrawable(Resources res) {
    return new BitmapDrawable(this, res);
}

// In BitmapDrawable
private BitmapDrawable(BitmapState state, Resources res) {
    mBitmapState = state;
    updateLocalState(res);
}

所以新舊的BitmapDrawable都會用到同一份BitmapState。

分析到此，可以看出對於Drawable的產生過程，重要的不是Drawable本身，而是ConstantState。要建立新的Drawable，需要透過ConstantState。要做cache，也是針對ConstantState，而不是Drawable。

What is ConstantState

這裡使用BitmapState舉例：

// In BitmapDrawable.BitmapConstant
BitmapState(BitmapState bitmapState) {
    mBitmap = bitmapState.mBitmap;
    mTint = bitmapState.mTint;
    mTintMode = bitmapState.mTintMode;
    mThemeAttrs = bitmapState.mThemeAttrs;
    mChangingConfigurations = bitmapState.mChangingConfigurations;
    mGravity = bitmapState.mGravity;
    mTileModeX = bitmapState.mTileModeX;
    mTileModeY = bitmapState.mTileModeY;
    mSrcDensityOverride = bitmapState.mSrcDensityOverride;
    mTargetDensity = bitmapState.mTargetDensity;
    mBaseAlpha = bitmapState.mBaseAlpha;
    mPaint = new Paint(bitmapState.mPaint);
    mRebuildShader = bitmapState.mRebuildShader;
    mAutoMirrored = bitmapState.mAutoMirrored;
}

如果把其中參數與BitmapDrawable.draw()的內容或是其他函示內容相對照，可看到BitmapState記錄著所有會使用到的參數。所以搭配前面的分析，我們得到以下結論，並給出了前面第一個問題的答案：

  • 因為cache機制，Resource和ConstantState是一對一。給予不同的Drawable相同的Resource，等於共用一個ConstantState。而ConstantState用於繪製，所以調整Drawable參數，就等於對ConstantState進行調整，就會影響到所有Drawable最後呈現的結果。

而如果想要不同的Drawable可以用不同的ConstantState，合理的解法就是在建立新的Drawable時，給予新的ConstantState。所以我們接著不使用getDrawable()，而是自己透過Builder，如BitmapFractoy來建立一個Drawable，如此可以繞過cache機制，最後結果如下：

因此我們確定這樣的做法可以讓擁有相同Resource的Drawable，可以分開操作。

What mutate() does

根據呈現的結果，可以預期mutate()做的事情應該和上述的解法相同：

// In BitmapDrawable
@Override
public Drawable mutate() {
    if (!mMutated && super.mutate() == this) {
        mBitmapState = new BitmapState(mBitmapState);
        mMutated = true;
    }
    return this;
}

依照程式碼的內容來看的確沒錯，mutate()也是為當前的Drawable建立新的ConstantState，從此斷開與另一個Drawable的關係。而且一個Drawable限定只能執行一次mutate()，如此可以避免多餘的ConstantState產生，將低memory leak的機會。

綜合以上，我們也得到另一個結論：

  • mutate()被設計用來分離相同Resource的Drawable行為，要達到相同效果，使用mutate()將比起直接建立Drawable方便。

What’s more

還有一個問題是在一開始範例演示過程中會產生的：

  • 不同Drawable無法避免alpha的同步，但大小卻可以？

這可以從兩個地方解釋：

  • BitmapConstant
  • BitmapDrawable.updateDstRectAndInsetsIfDirty()
BitmapConstant

我們知道要決定Drawable繪製範圍，必須要指定Bound。不過BitmapState並沒有直接存放Bound的訊息。

BitmapDrawable.updateDstRectAndInsetsIfDirty()
// In BitmapDrawable
private void updateDstRectAndInsetsIfDirty() {
    ...
    copyBounds(mDstRect);
    ...
}

在BitmapDrawable.draw()，會呼叫到updateDstRectAndInsetsIfDirty()，並在此呼叫copyBound()來取得Bound並用在後續的canvas.draw()。

由於copyBounds()屬於父類Drawable的函示，在BitmapDrawable中並無覆寫，並且mDstRect也沒有存於BitmapState中，可以判斷範圍是由Drawable決定而不是BitmapState，所以只有屬於BitmapState參數的alpha值可以同時影響。

此點可以透過ImageView驗證：

// In ImageView
private void configureBounds() {
    ...
    if (dwidth <= 0 || dheight <= 0 || ScaleType.FIT_XY == mScaleType) {
        ...
        mDrawable.setBounds(0, 0, vwidth, vheight);
        ...
    } else {
        ...
        mDrawable.setBounds(0, 0, dwidth, dheight);
    }
}

// In Drawable
public void setBounds(int left, int top, int right, int bottom) {
    Rect oldBounds = mBounds;
    ...
    if (oldBounds.left != left || oldBounds.top != top ||
        oldBounds.right != right || oldBounds.bottom != bottom) {
        ...
        mBounds.set(left, top, right, bottom);
        onBoundsChange(mBounds);
    }
}

// In BitmapDrawable
@Override
protected void onBoundsChange(Rect bounds) {
    ...
    final Bitmap bitmap = mBitmapState.mBitmap;
    final Shader shader = mBitmapState.mPaint.getShader();
    if (bitmap != null && shader != null) {
        updateShaderMatrix(bitmap, mBitmapState.mPaint, shader, needMirroring());
    }
}

ImageView在改變尺寸後，會一路從configureBounds()呼叫到BitmapDrawable.onBoundsChange()，而bound被影響的範圍只到Drawable為止，傳到BitmapDrawable只是為了要調整Shader，但這並不會影響BitmapDrawable的繪製範圍。
